Algoritma Nedir? Hatırlayalım
Bir problemi çözmek için izlediğimiz sıralı ve mantıklı adımlara algoritma denir. Tıpkı yemek tarifi ya da oyun talimatları gibi, her adım bellidir ve sırasıyla uygulanır.
Sabah kalktığında yapman gerekenler sırasıyla:
(1) Gözlerini aç,
(2) Yüzünü yıka,
(3) Kahvaltı yap,
(4) Okula git.
İşte bu da bir algoritmadır!
Algoritmalar sayesinde bilgisayarlara ve insanlara hangi adımları izleyeceklerini net biçimde anlatırız. Adımlar karışık veya eksik olursa sonuç yanlış çıkabilir.
Akış Şeması Nedir?
Akış şeması, algoritmanın adımlarını özel şekiller ve oklarla gösteren bir diyagramdır. Yazı yerine şekil kullandığı için herkesin kolayca anlayabileceği evrensel bir dildir.
Karmaşık bir problemi adım adım görselleştirmek, hatayı bulmayı kolaylaştırır. Hem kendin için hem de başkalarının anlaması için harika bir araçtır.

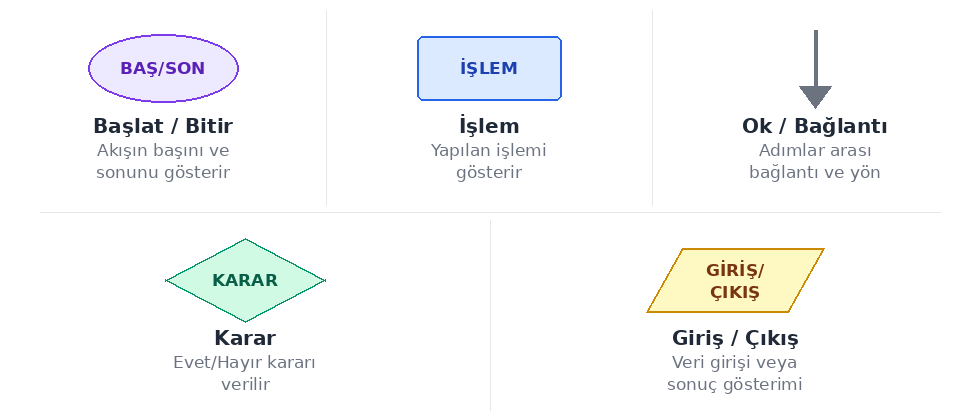

Temel Akış Şeması Sembolleri
Her sembolün farklı bir görevi vardır. Bu dört sembolü öğrenmek akış şeması oluşturmak için yeterlidir.
1. Başlat / Bitir — Oval Şekil Akışın nerede başlayıp nerede bittiğini gösterir. Her akış şemasında mutlaka bulunur. Başlangıç ve bitiş noktası olmayan bir akış şeması eksik sayılır.
2. İşlem — Dikdörtgen Şekil Hesaplama, atama veya bir eylem gerçekleştirildiğinde kullanılır. Örneğin “suyu kaynat”, “sayıları topla” gibi adımlar bu şekille gösterilir.
3. Karar — Eşkenar Dörtgen (Baklava) Şekil Evet/Hayır gibi seçim gerektiren durumlarda kullanılır. Bu şekilden mutlaka iki ok çıkmalıdır: biri “Evet” için, diğeri “Hayır” için.
4. Giriş / Çıkış — Paralel Kenar Şekil Veri girmek (klavye) veya sonucu ekranda göstermek için kullanılır. Örneğin kullanıcıdan sayı almak ya da sonucu yazdırmak bu şekille gösterilir.
5. Ok — Bağlantı Çizgisi Adımlar arasındaki sırayı ve yönü gösterir. Okun yönü, bir sonraki adımın nerede olduğunu belirtir.
Örnek: Çay Demlemek
Çay demleme işleminin akış şeması adımlarını aşağıda sırayla inceleyelim.
- BAŞLA (Oval) — Süreç başlıyor.
- Çaydanlığa su koy (Dikdörtgen) — İşlem adımı.
- Ocağı aç ve ısıt (Dikdörtgen) — İşlem adımı.
- Su kaynadı mı? (Eşkenar dörtgen) — Karar noktası. Evet ise 5. adıma geç, Hayır ise 3. adıma dön.
- Demliğe çay koy ve demlenmesini bekle (Dikdörtgen) — İşlem adımı.
- Bardağa çayı dök (Dikdörtgen) — İşlem adımı.
- BİTİR (Oval) — Süreç tamamlandı.
Akış Şeması Çizerken Dikkat Et
Kural 1 — Her zaman Başla ve Bitir kullan Akış şemaları mutlaka bir başlangıç ve bitiş noktasına sahip olmalıdır. Oval şekli olmayan bir akış şeması eksik sayılır.
Kural 2 — Oklar yönü göstermeli Her şeklin bağlantısında ok bulunmalıdır. Okun yönü, bir sonraki adımın nerede olduğunu gösterir.
Kural 3 — Karar kutularında iki çıkış olmalı Eşkenar dörtgen şeklinden mutlaka iki ok çıkmalıdır: biri “Evet” için, diğeri “Hayır” için. Tek çıkışlı karar kutusu hatalıdır.
Öğrendiklerimizin Özeti
Bu derste 4 temel akış şeması sembolü öğrendik, 1 gerçek hayat örneği inceledik ve akış şeması çizerken uyulması gereken 3 temel kuralı belirledik.
